Servo Motor Kullanım Alanları Ve Genel Bilgiler
Servo motorlar çeşitli uygulama ve projelerde kullanılan bir motor çeşididir. 130SY-M08415S1 servo motor ve SG-AS30AF servo motor sürücüsü, 1500W güç değerine sahiptir, 130SY-M08415S1 servo motor ve SG-AS30AF servo motor sürücüsü medikal cihazlarda, endüstriyel otomasyon ekipmanlarında, robotik cihazlarda, CNC makinelerinde ve diğer hassas uygulamalarda kullanılan en çok tercih edilen servo motordur. Bu motor sayesinde uygulamanın kontrol edilen yükünü sabit bir konumda veya hızda tutulabilir. Birçok üretici tarafından tercih edilen, 130SY-M08415S1 servo motor ve SG-AS30AF servo motor sürücüsü, kullanıcılarına akılcı çözümler sunmaktadır. 8.4 Nm’lik tutma torku ile servo motorunuzun profesyonel bir şekilde sabit kalmasını sağlar. Buna ek olarak 130x130 mm’lik flanş değeri makinanızın verimli ve güvenli çalışmasını destekler. 1.5 kW servo motor seti firmamız tarafından teknik destek ve satış sonrası garanti hizmeti verilmektedir. 1.5 kW servo motor seti ekonomik ve kaliteli ürün ihtiyacı olan müşterilerimizin ihtiyaçları doğrultusunda hazırlanmıştır. UTC TEKNİK’den 130SY-M08415S1 servo motor ve SG-AS30AF servo motor sürücü setini hemen sipariş vererek, makinanızın profesyonel bir şekilde çalışmasını sağlayabilirsiniz.
Servo motorlar çeşitli uygulama ve projelerde kullanılan bir motor çeşididir. 130SY-M08415S1 servo motor ve SG-AS30AF servo motor sürücüsü, 1500W güç değerine sahiptir, 130SY-M08415S1 servo motor ve SG-AS30AF servo motor sürücüsü medikal cihazlarda, endüstriyel otomasyon ekipmanlarında, robotik cihazlarda, CNC makinelerinde ve diğer hassas uygulamalarda kullanılan en çok tercih edilen servo motordur. Bu motor sayesinde uygulamanın kontrol edilen yükünü sabit bir konumda veya hızda tutulabilir. Birçok üretici tarafından tercih edilen, 130SY-M08415S1 servo motor ve SG-AS30AF servo motor sürücüsü, kullanıcılarına akılcı çözümler sunmaktadır. 8.4 Nm’lik tutma torku ile servo motorunuzun profesyonel bir şekilde sabit kalmasını sağlar. Buna ek olarak 130x130 mm’lik flanş değeri makinanızın verimli ve güvenli çalışmasını destekler. 1.5 kW servo motor seti firmamız tarafından teknik destek ve satış sonrası garanti hizmeti verilmektedir. 1.5 kW servo motor seti ekonomik ve kaliteli ürün ihtiyacı olan müşterilerimizin ihtiyaçları doğrultusunda hazırlanmıştır. UTC TEKNİK’den 130SY-M08415S1 servo motor ve SG-AS30AF servo motor sürücü setini hemen sipariş vererek, makinanızın profesyonel bir şekilde çalışmasını sağlayabilirsiniz.
Servo Motor Özellikleri
| Motor Modeli | 130SY-M08415S1 |
| Motor Gücü (kW) | 1.5 |
| Giriş Voltaj (V) | 220 |
| Kutup Sayısı | 5 |
| Enkoder | 5000PPR |
| Akım (A) | 9.5 |
| Tork (Nm) | 8.4 |
| Max Tork (Nm) | 23.3 |
| Hız ( dev/dak) | 1500 |
| Max Hız ( dev/dak) | 3000 |
| Güvenlik Sınıfı | IP65 |
| Motor Ağırlık (Kg) | 7.32 |
| Motor Uzunluğu (mm) | L-154 |

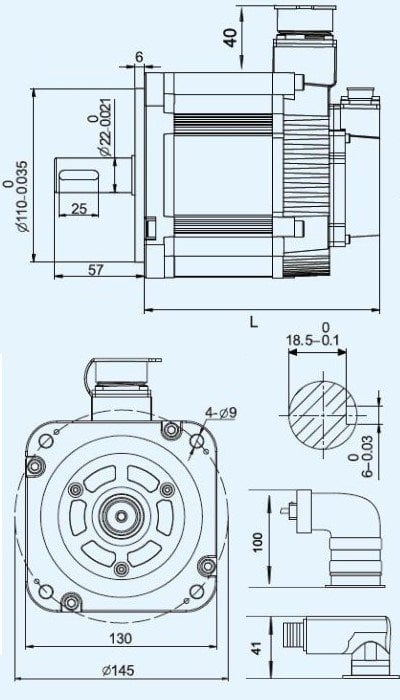

Servo Motor Ölçüleri
Servo Motor Sürücü Özellikleri
| Kontrol modu | Pozisyon kontrolü, JOG çalışması, hız kontakları vb. | |
| Kullanım Şartları | Ortam sıcaklığı / depolama sıcaklığı | Ortam sıcaklığı: 0 ~ + 50 ℃, Depolama sıcaklığı: -20 ~ + 85 ℃ |
| Nem / depolama nemi | %90 RH veya daha az (donma veya yoğunlaşma yok) | |
| Titreşime dayanıklılık / darbeye dayanıklılık | 4,9 m/sn 2 /19,6 m/sn 2 | |
| Yapı | Taban montajı | |
| Performans | Hız kontrol aralığı | 1:10000(Hız kontrol aralığının alt sınırı, nominal yükte sürünmeden düzgün çalışmadır) |
| Hızlı yanıt | 1KHz | |
| Faiz oynaklığı (yük değişimi) | 0 ila %100 yük; %0 (nominal hız) | |
| Oran oynaklığı (voltaj değişimi) | Anma gerilimi ± %10: %0 (anma hızı) | |
| Faiz oranı oynaklığı (sıcaklık değişimi) | 25 ± 25 ℃: ± %0,1 veya daha az (nominal hız) | |
| Analog hız komut girişi | Komut voltajı | DC±10V |
| Giriş empedansı | Yaklaşık 20KΩ | |
| Devre zaman parametresi | 47 μs | |
| Analog tork komut girişi | Komut voltajı | DC±10V |
| Giriş empedansı | 20KΩ | |
| Devre zaman parametresi | 47 μs | |
| Sıra giriş sinyali | Saymak | 8 Nokta |
| Fonksiyon (dağılım) | Servo AÇIK (/ S-ON), P eylemi (/ P-CON), Hikaye tarafı sürüşünü yasaklar (P-OT), ters taraf sürüşünü yasaklar (N-OT), alarm sıfırlama () / ALM-RST, pozitif Zhuance tork sınırı (/ P-CL), ölçülen tork sınırını tersine çevirir (/ N-CL), pozisyon sapması temizlenir (/ CLR), dahili ayar hızı anahtarlaması tahsis edilebilir ve pozitif / negatif mantık değişikliği sinyali | |
| Sıra çıkış sinyali | Saymak | 6 Nokta |
| Fonksiyon (dağılım) | Servo alarmı () ALM konumlandırma tamamlandı (/COIN) tutarlı hız algılama (/V-COMP) servo motor dönüş algılama (/TGON) Servo hazır (/S-RDY), tork sınırı algılama (/CLT) Frenler (/BK) kodlayıcı sıfır çıkışı (PGC) atanabilir ve sinyal değişiminin pozitif/negatif mantığı | |
| Kodlayıcı Bölme darbe çıkışı | A fazı, B fazı, C: doğrusal tahrik çıkışı; bölücü darbeler: keyfi olarak ayarlanabilir | |
| RS-485 İletişimleri | Protokol | MODBUS |
| 1：N İletişimi | N = 127 istasyona kadar olabilir | |
| Eksen adresi ayarı | Parametre ayarına göre | |
| CANİletişimleri | Protokol | CANOpen (DS301 + DS402 profili) |
| 1：Nİletişim | N = 127 istasyona kadar olabilir | |
| Eksen adresi ayarı | Parametre ayarına göre | |
| Görüntüleme Fonksiyonu | ŞARJ LED'i, 7-segment 5 | |
| Rejenerasyon tedavisi | Dahili rejeneratif direnç veya harici rejeneratif direnç (isteğe bağlı) | |
| Aşırı seyahat (OT) önleme fonksiyonu | P-OT、N-OT Dinamik fren (DB) durdurma, yavaşlama durdurma veya serbest çalışma durdurma eylemini girin | |
| Koruma | Aşırı akım, aşırı gerilim, düşük gerilim, aşırı yük, hızlanma, rejenerasyon hatası, enkoder geri besleme hatası vb. | |
| İzleme fonksiyonları | Hız, mevcut pozisyon, komut darbe birikimi, pozisyon sapması, motor akımı, çalışma durumu, giriş ve çıkış sinyalleri | |
| Erişilebilirlik Özellikleri | Kazanç ayarı, alarm kaydı, JOG çalışması, orijin arama, atalet testi | |
| Akıllı özellikler | Dahili otomatik kazanç ayarlama işlevi | |
| Yük ataletini kullan | Motor ataletinin 5 katından az | |
| Pozisyon kontrolü | İleri beslemeli telafi | 0~100%(Ayar birimi 1%) |
| Giriş darbe tipleri | İşaret + darbe treni, CW + CCW darbe treni, iki fazlı darbe (A fazı + B fazı) arasında 90° faz farkı | |
| Giriş darbe formu | Doğrusal tahriki, açık kollektörü destekler | |
| Maksimum giriş darbe frekansı | Doğrusal tahrik İşaret + darbe treni, CW + CCW darbe dizisi: 500K pps İki fazlı darbe (A fazı + B fazı) arasındaki 90° faz farkı: 500K pps Açık Kollektör İşaret + darbe treni, CW + CCW darbe dizisi: 200K pps İki fazlı darbe (A fazı + B fazı) arasındaki 90° faz farkı: 200K pps |
|

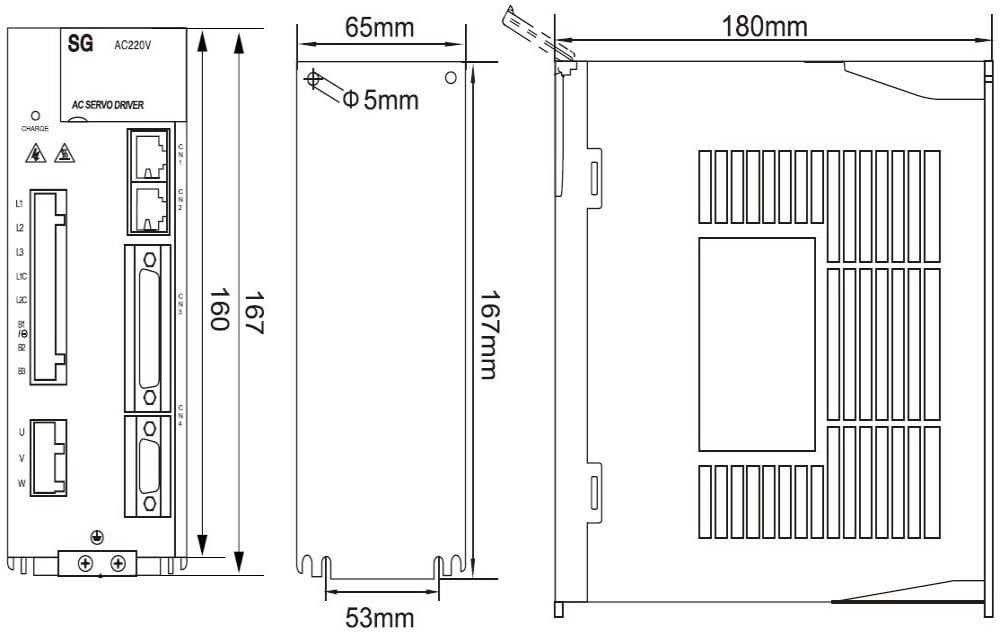

Servo Motor Sürücü Ölçüleri

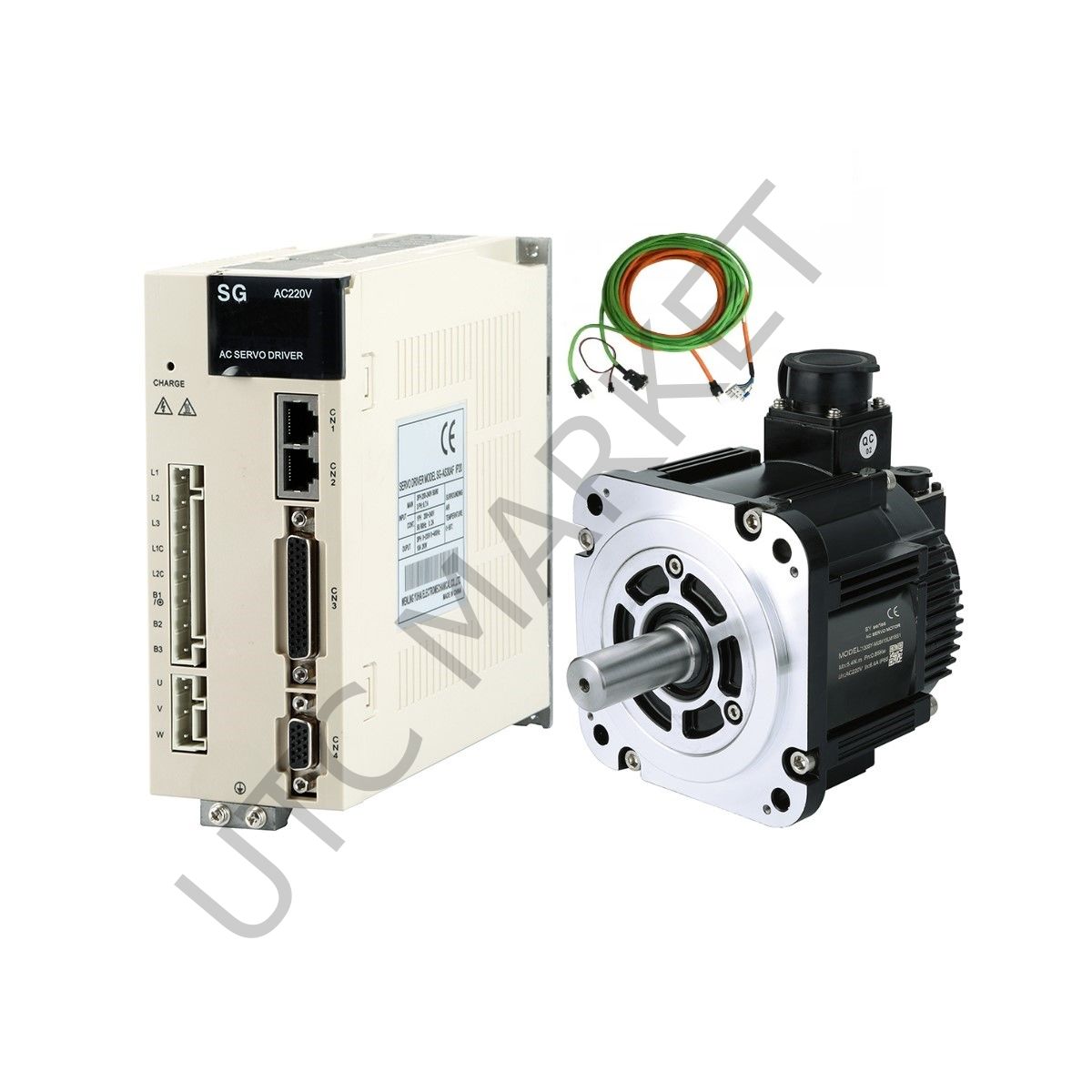

--Paket İçeriği--

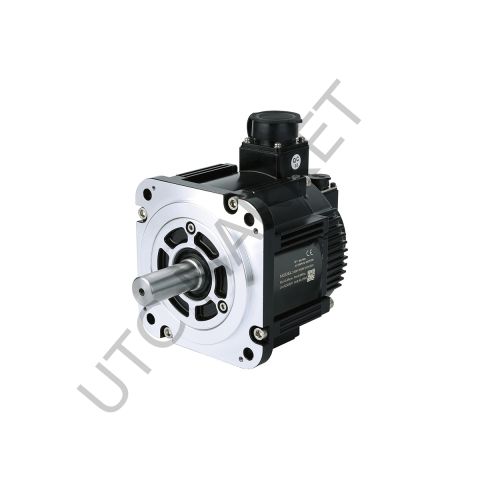

130SY-M08415S1 Servo Motor

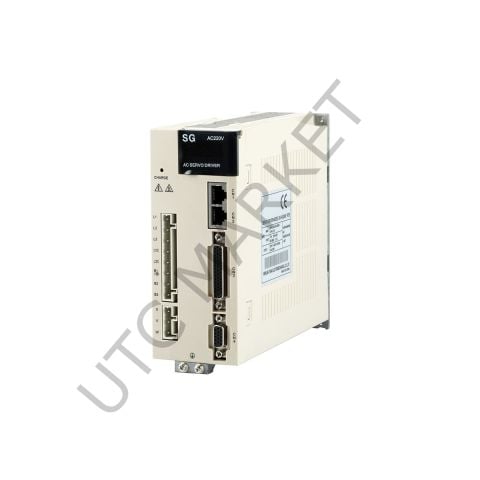

SG-AS30AF Servo Motor Sürücü
Haberleşme Soketi ve Kapağı
Kullanım Klavuzu
5m Veya 10m Servo Motor Enkoder Kablosu (isteğe bağlı ölçü)
5m Veya 10m Servo Motor Power Kablosu (isteğe bağlı ölçü)
Power Soketi
Motor Power Soketi
