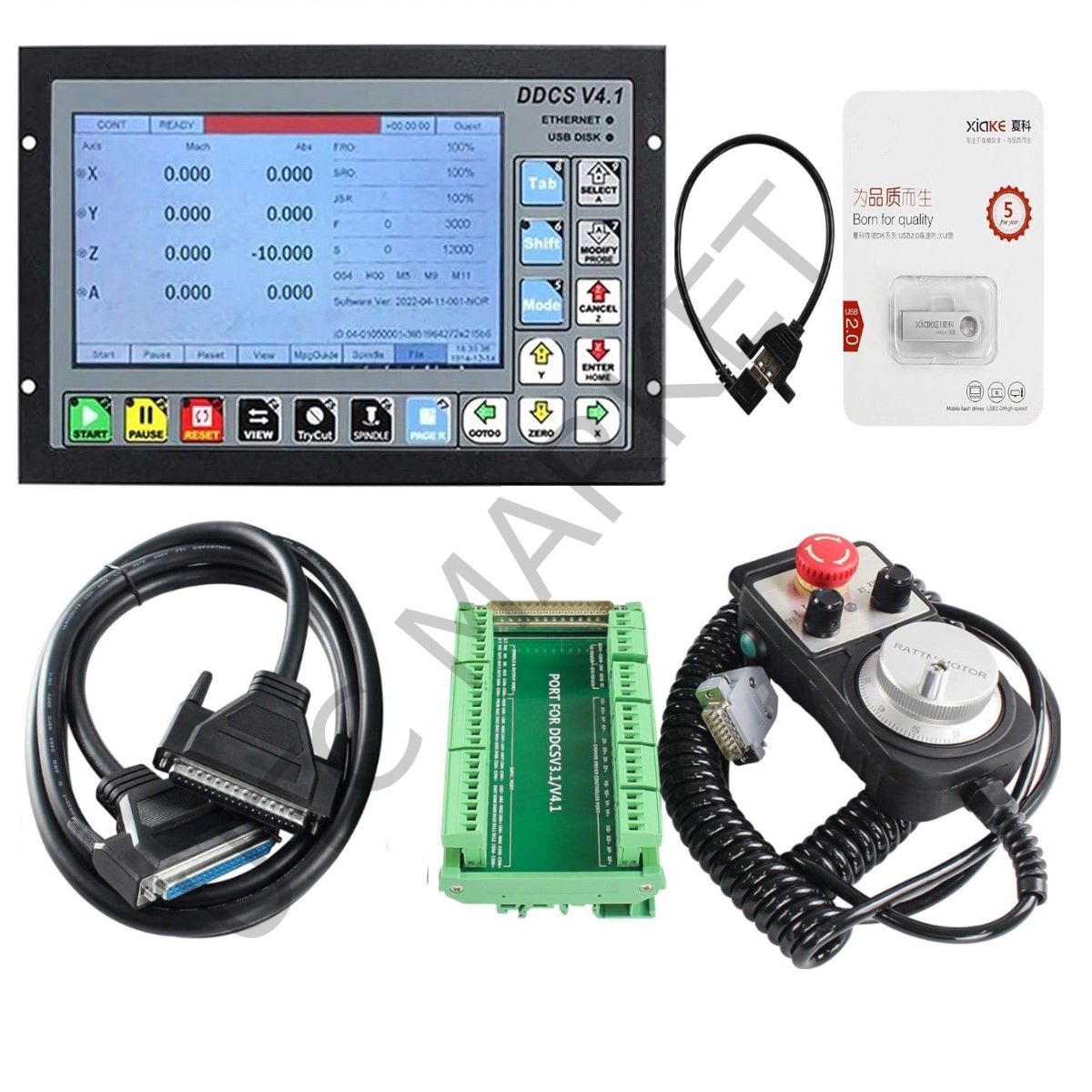

DDCS V4.1 Cnc Kontrol Ünitesi 4 Eksen + El Çarkı
DDCS V4.1 CNC kontrol ünitesi, CNC tezgahlarının hassasiyet ve verimlilik ihtiyaçlarını karşılamak amacıyla tasarlanmış, endüstriyel seviyede bir kontrol sistemidir. Bu ünitenin teknik özelliklerini ve çalışma prensiplerini aşağıda açıklanmıştır.
Genel Özellikler
Ekran ve Arayüz:
-
- 7 inç TFT LCD ekran, yüksek çözünürlük (800x480 piksel).
- Kullanıcı dostu arayüz, çoklu dil desteği (Türkçe dahil).
Giriş ve Çıkışlar:
-
- 16 dijital giriş, 8 dijital çıkış.
- Analog girişler ve çıkışlar, varyans kontrolü için kullanılır.
- MPG (Manual Pulse Generator) desteği.
Bağlantı ve Haberleşme:
- Ethernet portu, USB portları.
- RS232 ve RS485 seri haberleşme protokolleri.
Teknik Özellikler ve Fonksiyonlar
Mikrodenetleyici ve İşlemci:
-
- ARM tabanlı yüksek performanslı işlemci.
- 400 MHz hızında çalışma.
- 512 MB RAM, 4 GB dahili hafıza (SD kart ile genişletilebilir).
Eksensel Kontrol:
-
- 4 eksenli kontrol (X, Y, Z, A eksenleri).
- Her eksen için bağımsız step motor veya servo motor sürücü bağlantısı.
- İnterpolasyon yeteneği (doğrusal ve dairesel interpolasyon).
Hız ve Hassasiyet:
-
- 0.001 mm hassasiyet.
- 30 m/dk'ya kadar hareket hızı.
- Geri tepme telafisi ve otomatik hizalama özellikleri.
Yazılım ve Programlama:
-
- G kodu desteği, kullanıcı tanımlı M kodları.
- Parametrik programlama ve makro desteği.
- CNC simülasyon yazılımı ile uyumluluk.
Güvenlik ve Koruma:
-
- Aşırı akım, aşırı gerilim ve sıcaklık korumaları.
- Acil durdurma (E-Stop) fonksiyonu.
- Limit switch (sınır anahtarı) ve homing (referans) fonksiyonları.
Kullanım Alanları
- Metal İşleme: Freze, torna, plazma kesim tezgahları.
- Ahşap İşleme: CNC router, gravür makineleri.
- Reklam ve Mimari Uygulamalar: CNC lazer kesim makineleri.
- Prototip ve Üretim: 3D yazıcılar ve özel CNC uygulamaları.
Avantajlar ve Dezavantajlar
Avantajlar:
- Yüksek hassasiyet ve hız.
- Kullanıcı dostu arayüz ve geniş bağlantı seçenekleri.
- Çok yönlü kullanım alanları ve esnek programlama.
Dezavantajlar:
- İlk kurulum maliyeti.
- Karmaşık uygulamalar için başlangıçta öğrenme eğrisi.
DDCS V4.1 CNC kontrol ünitesi, ileri mühendislik uygulamaları için güçlü, güvenilir ve esnek bir çözüm sunar. Özellikle hassasiyet ve hız gerektiren uygulamalarda üstün performans sağlar ve endüstriyel ihtiyaçları karşılayacak donanımsal ve yazılımsal özelliklere sahiptir.

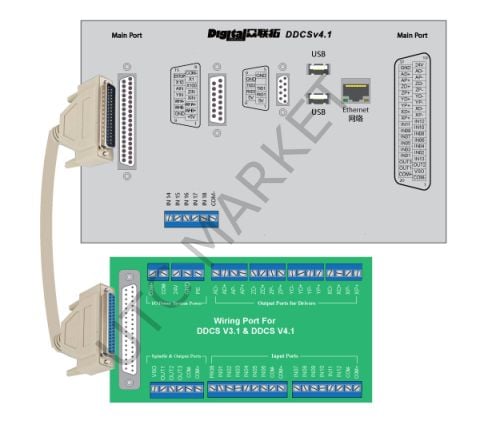

Donanım ve Bağlantı Özellikleri
- İşlemci ve Mimari: DDCS V4.1, ARM tabanlı bir işlemciye ve FPGA (Field Programmable Gate Array) algoritma çipine sahiptir. Bu yapı, yüksek hızda veri işleme ve hassas kontrol sağlar.
- Ekran ve Kullanıcı Arayüzü: 7 inçlik TFT LCD dokunmatik ekran (800x480 piksel çözünürlük). Kullanıcı dostu arayüz ve çoklu dil desteği ile kolay kullanım sunar.
- Bağlantı Seçenekleri: Ethernet ve USB portları ile dosya transferi ve bağlantı imkanı sağlar. Ayrıca RS232 ve RS485 seri haberleşme protokollerini destekler.
Kontrol ve Hareket Özellikleri
- Eksen Kontrolü: 3 veya 4 eksenli kontrol imkanı. Her eksen için bağımsız step motor veya servo motor sürücü bağlantısı bulunur.
- Hareket Hassasiyeti: 0.001 mm hassasiyet ve 30 m/dk'ya kadar hareket hızı. Geri tepme telafisi ve otomatik hizalama özellikleri ile yüksek doğruluk sağlar.
- Yüksek Çözünürlük: 500 KHz'lik eksen başına en yüksek çıkış darbe frekansı ve darbe genişliği ayarlanabilir.
Yazılım ve Programlama
- G-Kodu Desteği: Tam kapsamlı Fanuc G kod seti desteği ve çeşitli CAD/CAM yazılımları ile uyumluluk (ArtCam, MasterCam, ProE, vb.).
- Programlama Özellikleri: Parametrik programlama, makro desteği ve polar koordinat programlama gibi ileri düzey programlama yetenekleri. Uzun G-kod programlarının akıcı çalışmasını sağlayan gelişmiş hareket algoritmaları.
- Simülasyon ve Test: Gelişmiş simülasyon fonksiyonu ile programlama yolunu önceden kontrol etme imkanı. Simülasyon sırasında hızı ayarlayabilir ve yumuşak sınırları kontrol edebilirsiniz.
Güvenlik ve Koruma
- Acil Durum Durdurma (E-Stop): Acil durum durdurma fonksiyonu ile makineyi güvenli bir şekilde durdurma. Aşırı akım, aşırı gerilim ve sıcaklık korumaları.
- Alarm ve Geri Bildirim: Sürücü alarm giriş portları ve özelleştirilebilir port numaraları. Estop sırasında hızlanma parametreleri düzenlenebilir, böylece yüksek hızda makineyi durdururken çarpışmaları önlemek için yumuşak bir duruş sağlanır.
Yeni Özellikler
- Geliştirilmiş Algoritmalar: Machining profil doğruluğu yapılandırması ile uzun G-kod programlarının kısa çizgi segmentleri ile daha düzgün çalışması sağlanır.
- Dosya Yönetimi: Ethernet ile bilgisayar arasında sınırsız boyutta G-kod dosya transferi.
- Çok Dilli Destek: Uluslararası kodlama desteği ile neredeyse tüm diller desteklenir ve kullanıcılar kendi dillerini ekleyebilirler.
DDCS V4.1 CNC kontrol ünitesi, ileri mühendislik uygulamaları için yüksek performans, hassasiyet ve esneklik sunar. Özellikle hassas hareket kontrolü gerektiren endüstriyel CNC uygulamaları için idealdir ve geniş bağlantı ve programlama yetenekleri ile öne çıkar.
